40-mm-系统技术360A

系统优点

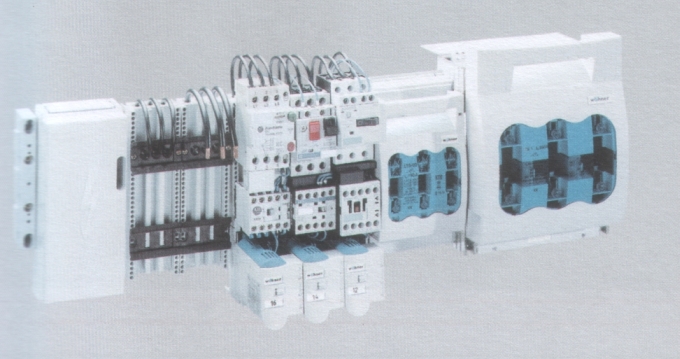

维纳尔公司的母线系统技术领先，提供不断完善的40mm系统技术。母线系统上所有的开关元件可通过EQUES ControlSystem得到控制。由短型母线转换器和尺寸000至1的QUADRON VolBreaker组成结构紧凑的3线、4线或5线母线系统。

连接技术

母线连接端子技术可在母线上不打孔连接截面为1.5至120mm2的导线。母线加长连接夹可快捷地实现母线系统的扩展。

转接技术

拥有先进的模块式转接技术的维纳尔公司提供了多种多样的转接器。母线转接器方便安全地实现了最大电流100A开关元件与40mm系统的电连接和机械连接。母线转换器宽度为36、45、54、63、72、81和108mm及提供PE/N模块。长度为139mm的短型母线转接器节省了安装空间。54mm宽的转接器带有可移动的支承导轨，简化了开关元件的电连接。带有7线的插接模块提高了更换出现的速度。

NH-熔断器座（母线式）及QUADRON VolBreaker

尺寸为000至1的QUADRON VolBreaker和最大电流为400A的NH-熔断器座实现了熔断器在40mm母线系统上的应用。在电表箱应用中，带有70mm2框端子的NH-熔断器座可方便快捷地连接输出导线。母线式熔断器负荷隔离开关可任意选择上端或下端出线，结构紧凑的尺寸000的系统占据最小的安装空间。电流250A，尺寸1的开关也可在40mm系统中应用。尺寸00和1的开关附带多种连接端子。

量身订制的系统技术

维纳尔公司可根据客户的不同要求提供相应的母线系统，该系统设计完美，布局合理，能最大程度地满足客户的要求。

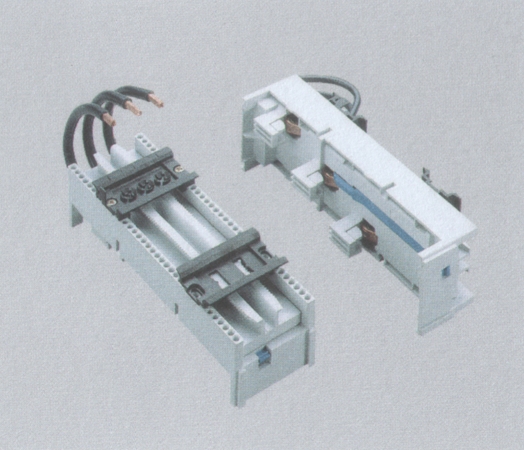

32A和63A转接器，54mm宽，带可移动的支承导轨

通过模数挂接脚安装在不打孔的5或10mm厚母线上

QUADRON VolBreaker

NH-熔断器负荷隔离开关，尺寸000至1，应用独特的连接技术可变换上端或下端输出

EQUES ControlSystem

在40mm母线系统中控制最大40KW的所有常见开关元件

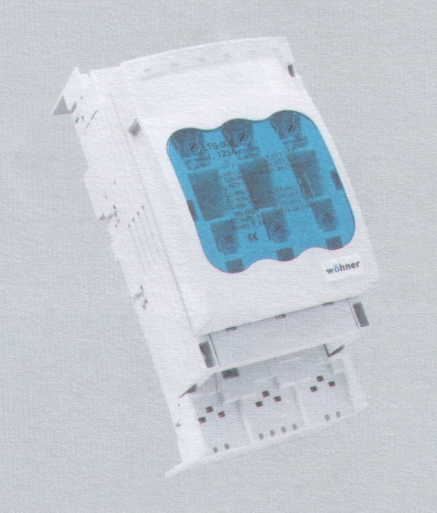

QUADRON VolBreaker

NH-熔断器负荷隔离开关，尺寸000和1，最大电流250A，带熔丝监测器，用于40mm母线系统
