60-mm-系统技术630A（800A）/2500A

系统优点

60mm母线系统以其最小的外部尺寸提供了最大的使用空间以及最多的电流等级。从而建立起安全，直观，节省空间的系统架构，这种系统具有最多的元件选择性。此外，维纳尔60mm系统中的众多元件已经符合了于2005年实施的北美地区UL508标准的新增要求。

EQUES转接技术

60mm母线系统中新的转接器技术：

带有革新技术的EQUES EasyConnector,EQUES PowerConnector及EQUES MotorController转接器能安全地挂接在12*5mm至30*10mm，2T及3T形母线上，最大电流2500A。

其中的EQUES MotorController具有双层结构，在应用时具有更高的安全性，在更换开关元件时，母线是防触摸保护的。

新型EQUES PowerConnector实现了4极断路器与母线系统的直接连接。

QUADRON J-Carrier

此产品结合了欧洲的60mm母线系统理念及美国标准的“J级”熔断器技术。系统得到了创新扩展，实现更为安全的应用。

连接技术

截面积最大至300mm2的导线可通过通用导线连接夹或接线板连接在不打孔母线上。而且使用接线板可在不截断导线的情况下连接两个母线系统。展开式连接夹CRITO ProfiClip利用超强度卡接技术可实现圆形和扁平导线的方便快速连接。母线加长连接夹可便捷地实现母线系统的扩展。

SECUR PowerLiner

此开关系列使用D0-熔断器，可挂接在不打孔母线系统。使用D0-熔断器的SECUR PowerLiner可安全地切断最大63A电流。

AMBUS EasyLiner

通过新型母线式熔断器座可以将10*38和CC级熔断器安装于60mm系统之中。符合IEC和UL508标准，适用最大600V馈电电路。

熔断器管座和熔断器座（母线式）

在维纳尔60mm母线系统上可安装3极条形D0-和D-母线式熔断器管座。CUSTO Easyliner具有全方位防触摸保护，并带有条形盖。带触摸保护的NH-熔断器座最大尺寸为2.为保护半导体元件，开发了特殊的NH-熔断器座。

QUADRON VolBreaker

尺寸为000至3的NH-母线式熔断器负荷隔离开关可调换上端或下端出线。欲压紧的弹力接触片可实现与母线系统的轻松而安全的连接。

SECUR LeanStreamer

尺寸为00的NH-母线式条形熔断器负荷隔离开关可与60mm母线系统上的所有组件配套使用。组合脚以及专利技术的机械卡槽确保了NH-母线式条形熔断器负荷隔离开关在不打孔母线上便捷地安装。可变换上端或下端出线。

CUSTO EasyLiner

D0-和D-母线安装式熔断器管座，带有全面触摸保护和集成条形盖罩

上下端后部带有防触摸保护结构，无需其他安装附件

结构尺寸E18,E27和E33

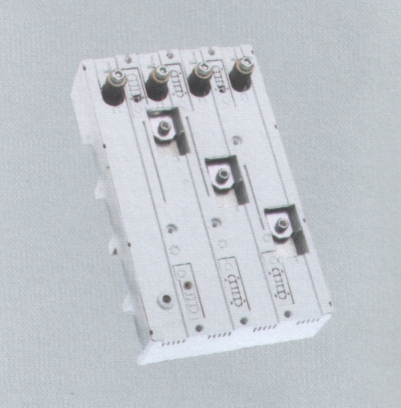

EQUES PowerConnector

3极和4极转接器适用断路器最大630A

上/下端出线可选择，适用3极产品

通过后部管连接实现快捷的连接方案

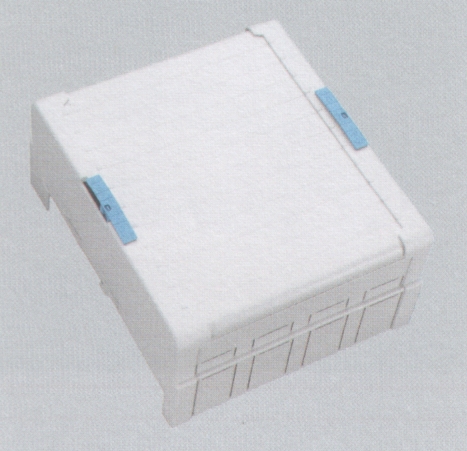

盖罩，4极

宽度为228mm，模块结构的系统盖罩

AMBUS EasyLiner

2-,3-,4极圆柱形熔断器座（母线式）

装载尺寸10*38或CC级熔断器，宽度仅为27mm，可挂接安装在60mm母线系统上。可使用在符合UL508A标准的600V的馈电电路中
