100/185mm系统技术1250A/2500A

系统优点

100mm和185mm母线系统具有极高的短路稳定性，通常用于大功率的配电中。此系统中NH-条形熔断器负荷隔离开关典型的细长结构合理地利用了柜内安装空间。185mm的母线间距使短路稳定性至少可达到100KA。100mm和185mm母线系统中的所有组件都可实现方便、快捷的安装。省去了在母线上打孔的复杂过程。

连接技术

维纳尔公司提供多种用于100mm/185mm系统中的母线不打孔连接夹，如通用导线夹，Crito ProfiClip（展开式连接夹）及异形母线连接夹。可插接的螺钉连接端子实现了无孔母线与带线鼻子导线的连接。最大80*40mm的压板连接夹可连接矩形导线或多层软铜排与母线系统。最大200A的开关设备可通过母线转换器与100mm母线系统相连接。

NH-熔断器座母线式

带触摸保护的最大尺寸3的1极NH-母线式熔断器座能在100mm和185mm两个系统上安装。尺寸00的3极NH-母线式熔断器座以其细长的结构形式可直接安装在100mm和185mm的母线系统上。

SECUR LeanStreamer

尺寸00至3的SECUR LeanStreamer NH-条形熔断器负荷隔离开关均可方便地在100mm和185mm中安装。全新技术实现了SECUR LeanStreamer在不打孔母线上安装。电流互感器完全地集成于尺寸为1至3的NH-条形熔断器负荷隔离开关中。电流互感器也可在尺寸1至3的SECUR LeanStreamer安装完毕后随时进行加装。电流互感器的接线可通过可视设备架上的连接端子实现。

尺寸00的SECUR LeanStreamer可通过单、双头转换器安装在100mm和185mm的母线系统中。目前带电流互感器的尺寸00的NH-条形熔断器负荷隔离开关也可安装在185mm的母线系统中。电流互感器可随时在单、双头转接器上安装。为了检测熔丝状态，可安装电子熔丝监测器。NH-条形熔断器负荷隔离开关不仅可以单极或3极同步分断，而且也可以以开放形式出现。多种端子附件既可连接圆形导线，也可连接扇形导线。

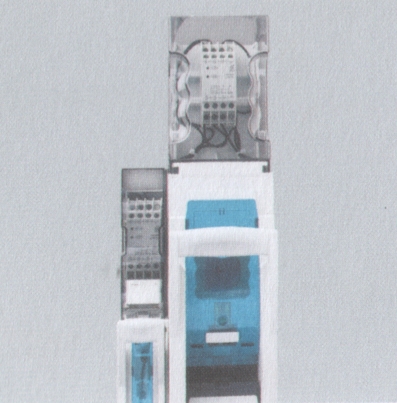

SECUR LeanStreamer

带电子熔丝监测器

可选上出线或下出线

185mm母线系统中母线不打孔安装

尺寸00至3，可随时加装电流互感器

通用母线架可安装10mm厚DIN矩形母线和异形母线

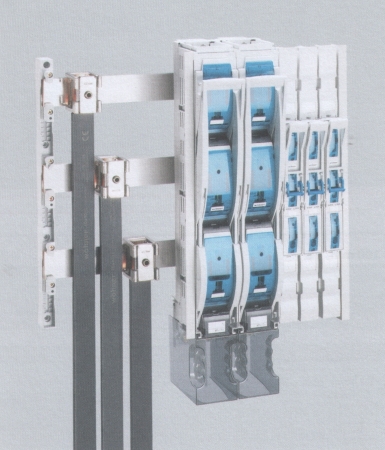

尺寸00-3的NH-条形熔断器负荷隔离开关均可方便地安装在不打孔的185mm母线系统中

电流互感器可预安装。

无需附加空间，可方便装入。

可选不同测量范围和精度等级的互感器。
